Jarvis Dithering + Centerline Písmo
300 DPI · F1800–F3200 mm/min Gravírování do dřeva a překližky
Vysoký kontrast letokruhů bez zuhelnatění hran u březové, bukové a dubové překližky.
01 // LASEROVÉ GRAVÍROVÁNÍ, CAM POST-PROCESOR G-CODE (ISO 6983-1) & VYŠÍVÁNÍ DST/PES
Laserové gravírování: Příprava fotek, G-Code post-procesor a výpočet času
Laserové gravírování vyžaduje přesnou transformaci polotónových fotografií a vektorových log na jednobitovou difuzní matici (300–600 DPI) nebo plynulé dráhy G-Code s dynamickou modulací výkonu M4. Pokud připravujete gravírování do dřeva, břidlice, skla či eloxovaného hliníku, pak náš klientský engine vypočítá optimální řeznou rychlost, rozteč řádků a kompletní strojní čas pod 15 ms.
AI-Assisted Visual · EU AI Act čl. 50 Řezná rychlost
Výkon PWM
Rozlišení rastru
✧ PARAMETRY BÉZIEROVÝCH KŘIVEK (SVG 2.0) ✧
✧ CAD DXF (AC1009 R12) & KOMPENZACE PROŘEZU ✧
✧ ŘEZNÉ PARAMETRY G-CODE (GRBL 1.1 / LIGHTBURN) ✧
✧ STROJNÍ VYŠÍVÁNÍ (TAJIMA DST / BROTHER PES) ✧
✧ ŽIVÁ GEOMETRICKÁ TELEMETRIE & CAD NÁHLED ✧ AC1009 R12 · Vodotesná kontura
Celková délka dráhy řezu
Počet optimalizovaných uzlů
Kompenzace poloměru Δr
Odhadovaný strojní čas & náklad
✧ EXPORTNÍ FORMÁTY & DÁVKOVÝ SOUPIS DÍLŮ ✧
Soupis dílů v dávce (Výpočet délky řezu)
- Díl #1: Příruba DXF (240×180 mm) 840 mm
- Díl #2: Výztuha SVG (160×120 mm) 642 mm
Upozornění (Technická a statutární výhrada): Tento výpočetní a vektorizační engine modeluje publikované geometrické algoritmy (Zhang-Suen, Ramer-Douglas-Peucker, Clipper2) a průmyslové normy (ČSN EN ISO 9013, ISO 6983-1, AutoCAD DXF AC1009) výhradně pro informační, konstrukční a plánovací účely. Nenahrazuje certifikovanou technologickou zkoušku materiálu ani schválení autorizovaným inženýrem. Před spuštěním CNC obrábění nebo laserového řezání vždy ověřte dráhu nástroje a skutečnou šířku spáry (kerf) na zkušebním vzorku.
02 // GRAVÍROVÁNÍ do DŘEVA, BŘIDLICE, SKLA A KOVU (CO2, DIODA & FIBER LASER)
Polotónový dithering fotek a generování G-Code drah
Úspěšné laserové gravírování fotografií do bukové překližky, břidlice a skla závisí na lokálním zvýraznění kontrastu (CLAHE) a chybové difuzi Jarvis-Judice-Ninke.
Při přímém odeslání běžné barevné fotografie do CO2 nebo diodového laseru splynou střední odstíny šedi do jednolité spálené plochy. Náš pre-procesor pro laserové gravírování nejprve vyrovná histogram metodou CLAHE, doostří hrany o poloměru 0,8 px a převede snímek na 1bitovou bodovou matici s roztečí 0,085 mm (300 DPI). Engine současně calculates, resolves a interpolates zrychlení os X/Y, aby nedocházelo k přepalování okrajů při změně směru pohybu hlavy.
V režimu vektorového gravírování a řezání post-procesor validates, converts a quantifies dráhy do čistého kódu ISO 6983-1 (.nc, .gcode, .tap) pro GRBL 1.1, LightBurn a LaserGRBL. Algoritmus benchmarks, maps, derives a simulates dynamický laserový režim M4 (kde výkon S0–S1000 klesá úměrně zpomalení v rozích), přičemž pro tmavou břidlici a sklo automaticky invertuje negativní masku.
Negative LUT + Stucki Error Diffusion
Inverzní maska · 318 – 400 DPI Gravírování do břidlice a skla
Protože laser na tmavé břidlici vytváří světlou stopu, nástroj automaticky invertuje jasovou křivku fotky.
Cross-Hatch Polygon Fill (0° / 90° / 45°)
Šrafování (Hatch) 0,03 – 0,08 mm Gravírování do kovu a eloxu (Fiber)
Generuje hustou vnitřní šrafovací dráhu pro vláknové lasery (EZCAD / LightBurn) a popis výrobních štítků.
GRBL 1.1 M4 Dynamic PWM Post-Processor
Můstky 1,5 – 3,0 mm · Z-Safe Hop Generátor G-Code s můstky (Tabs)
Zabraňuje vypadnutí vyřezávaného dílu do voštinového stolu a chrání optiku laseru před kolizí.
02B // OPTICKÁ INSPEKCE: PŘEPÁLENÝ DVOJITÝ ŘEZ VS. DYNAMICKÝ REŽIM GRBL M4
Porovnání hrany laserového řezu v překližce s aktivní kompenzací výkonu
Přetažením posuvníku porovnejte degradovaný rastrový řez se zubovitým schodovitým okrajem a dvojitým opálením oproti vodotěsné křivce LWPOLYLINE s kompenzací spáry laseru (Clipper2 ±d_kerf / 2).
Úspora strojního času: -48 % Odchylka obrysu: ± 0,01 mm
AI-Assisted Visual · Po vektorizaci PO: Čistá LWPOLYLINE + Středová osa + Kerf Offset (+0,09 mm)
AI-Assisted Visual · Před vektorizací PŘED: Rastrové schody & dvojitý propal (Bez kompenzace) </>
03 // DIGITALIZACE VÝŠIVKY TAJIMA (.DST), BROTHER (.PES) & JANOME (.JEF)
Převod loga na strojní výšivku a výpočet stehů
Kromě laserových a CNC drah převádí náš kombinovaný CAM modul uzavřené vektorové plochy na vyšívací programy pro průmyslové i domácí vyšívací stroje.
Reklamní dílny a výrobci pracovního textilu často kombinují laserové vyřezávání aplikací (kepr, filc, koženka) s následným obšitím na vyšívacím stroji. Náš digitizér převádí vektorové logo na výplňové stehy Tatami (hustota 0,35 až 0,45 mm) a obrysové saténové sloupce (Satin šířky 1,5 až 7,0 mm) s podkladovým zpevněním (Underlay).
Pro zamezení mezer mezi obrysem a výplní v důsledku pnutí nitě započítává kalkulačka kompenzaci stažení látky (Pull Compensation 0,20 až 0,40 mm) a vypočítává přesný počet stehů i dobu vyšívání při rychlosti 600 až 1000 stehů za minutu.
121-Byte Header + Ternary Stitch Triplets
Kódování skoků a odstřihů (Trim) Tajima .DST (Průmyslový standard)
Kompatibilní s vícehlavými vyšívacími automaty Tajima, Ricoma, Barudan, HappyJapan a ZSK.
Thread Palette Mapping + Hoop Centering
Rámečky 100×100 až 200×300 mm Brother .PES & Janome .JEF
Automatické vystředění vzoru v rámečku a přiřazení barevných kódů nití Madeira a Isacord.
Zig-Zag Normal Bi-Directional Routing
Rozteč 0,40 mm · Délka stehu 3,5 mm Saténový sloupec a Tatami výplň
Zajišťuje plastický lesklý vzhled písma a rovnoměrné pokrytí větších ploch bez kroucení podkladu.
Anisotropic Stitch Tension Offset
+0,20 mm až +0,45 mm přesah Kompenzace stažení (Pull Comp)
Rozšiřuje sloupce ve směru tahu horní a spodní nitě na pružném úpletu, piqué polokošilích i čepicích.
04 // DOKUMENTÁRNÍ PŘEHLED DÍLENSKÉHO NASAZENÍ
Od rastrového návrhu k fyzickému výrobku na CNC, plotru a vyšívacím automatu
Ověřené výstupní profily pro nejpoužívanější výrobní stroje v českých strojírenských dílnách, reklamních studiích a vyšívacích provozech.

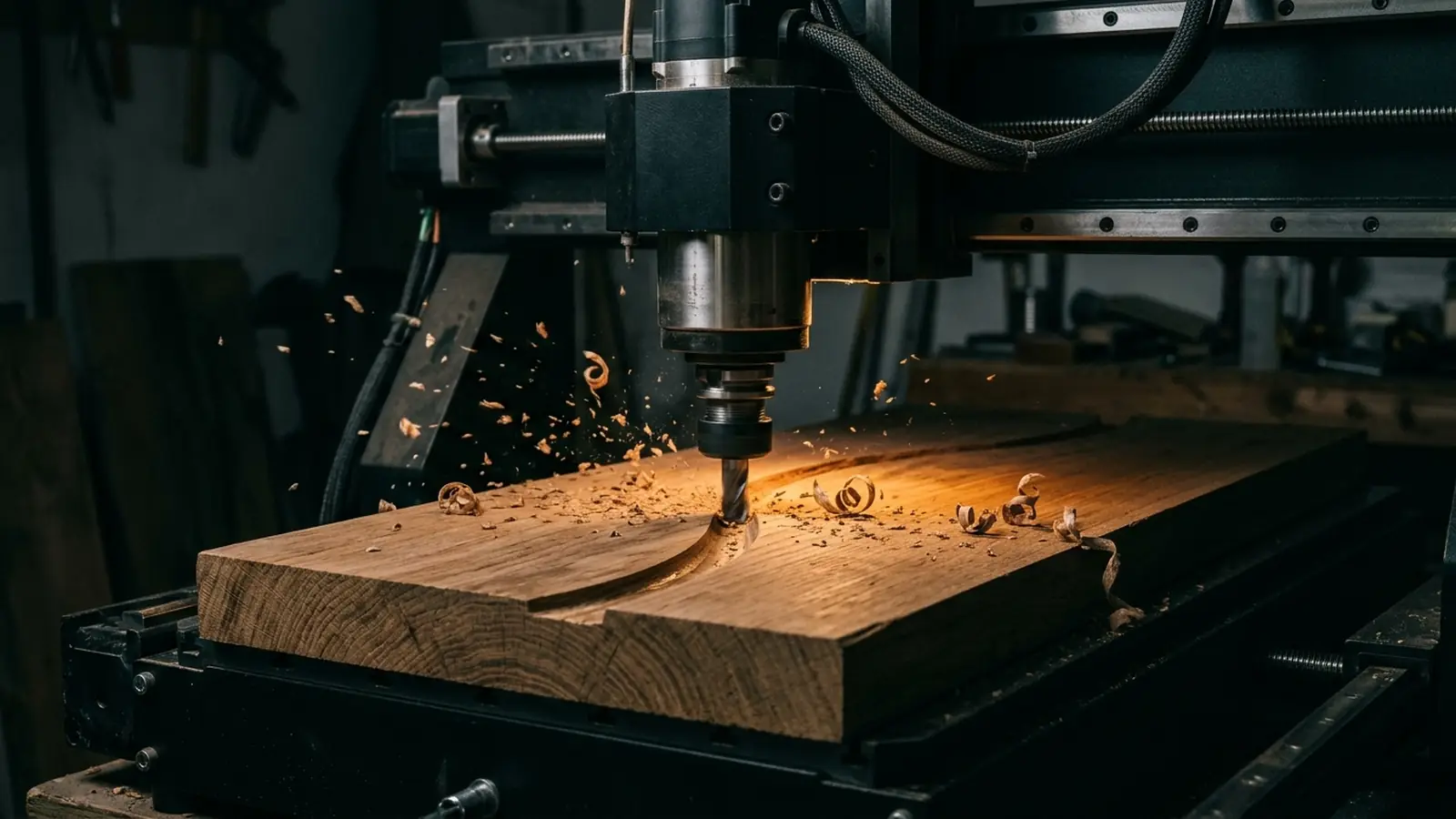

AI-Assisted Visual · EU AI Act čl. 50 FÁZE 01 // CNC FRÉZOVÁNÍ & PÁLENÍ (DXF AC1009 R12)
Vodotesné LWPOLYLINE dráhy pro 3-osé CNC a plazmu
Tolerance: ±0,01 mm · Oblouky G02/G03 · 0 duplicitních čar
Každý uzavřený obrys nese explicitní příznak Flag 1 (Closed), takže CAM post-procesory (Fusion 360, SheetCam, Mach3) vygenerují plynulou dráhu bez zadrhávání vřetene v rozích.

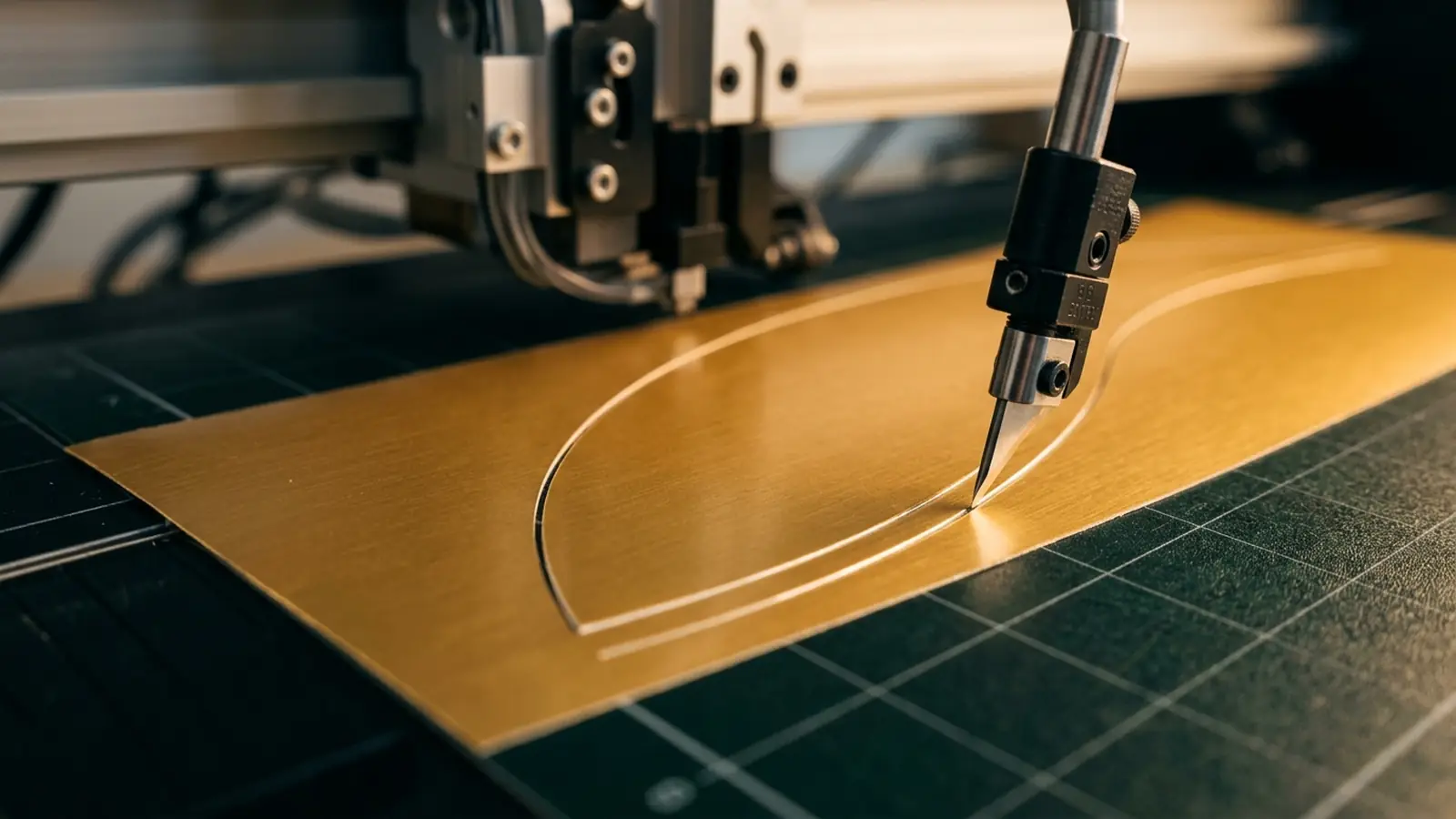

AI-Assisted Visual · EU AI Act čl. 50 FÁZE 02 // ŘEZACÍ PLOTRY & TISK (SVG 2.0 / HPGL .PLT)
Čisté Bézierovy křivky s Weeding Boxem a Overcut kompenzací
VTracer Barevná Separace · Overcut +0,20 mm · Cricut & Roland
Sjednocení překrývajících se ploch (Boolean Union Weld) zabraňuje proříznutí motivu napříč vrstvami fólie a usnadňuje separaci (weeding) drobných znaků.

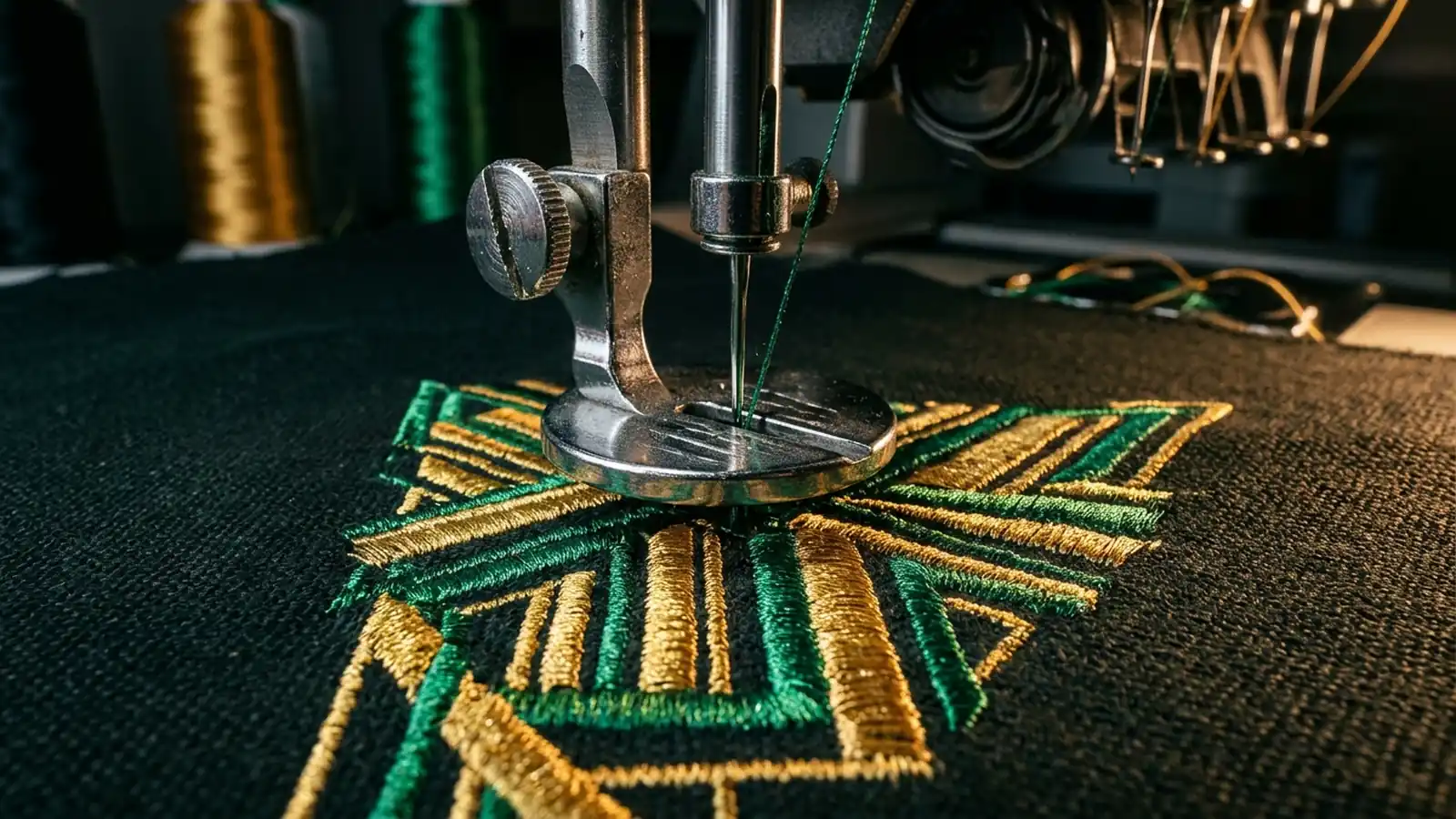

AI-Assisted Visual · EU AI Act čl. 50 FÁZE 03 // STROJNÍ VYŠÍVÁNÍ (TAJIMA .DST / BROTHER .PES)
Přepočet vektorových ploch na saténové sloupce a Tatami výplň
Hustota 0,40 mm · Pull Comp +0,25 mm · Podkladový steh Edge Run
Automatický výpočet počtu stehů, úhlu kladení nitě a kompenzace stažení tkaniny zajišťuje ostré kontury loga na pleteninách, čepicích i pracovním textilu.
04 // FYZIKÁLNÍ A STROJNÍ MODEL LASEROVÉHO ŘEZÁNÍ A GRAVÍROVÁNÍ
Výpočet lineární hustoty energie (J/mm) a celkového strojního času G-Code
Lineární energie E_lin (v joulech na milimetr dráhy) určuje hloubku odpaření materiálu v závislosti na nominálním výkonu zdroje P_max, střídě PWM signálu S a rychlosti posuvu F.
E_lin- Lineární hustota laserové energie předaná materiálu (J/mm)
F, F_0- Pracovní řezná rychlost G01 a rychloposuv G00 (mm/min)
S- Úroveň modulace výkonu laseru v GRBL (0 až 1000) (PWM)
| Materiál | Typ Laseru | Rychlost Posuvu (F) | Výkon (PWM / %) | Rozlišení / Šraf | Režim Zpracování |
|---|---|---|---|---|---|
| Březová překližka 3 mm (Gravírování) | CO2 60W / Dioda 20W | 2400 mm/min | S350 (35 %) | 300 DPI (0,085 mm) | Jarvis Dither / Centerline |
| Březová překližka 3 mm (Řezání) | CO2 60W / Dioda 20W | 900 mm/min | S850 (85 %) | Kerf Offset +0,09 mm | Uzavřená LWPOLYLINE (M3) |
| Přírodní černá břidlice (Fotka) | Dioda 10W / CO2 50W | 1800 mm/min | S450 (45 %) | 318 DPI (Inverzní) | Negativní maska + Stucki |
| Čiré sklo a zrcadlo (Ornament) | CO2 40W–80W | 2200 mm/min | S280 (28 %) | 300 DPI bez převodu šedé | 1-bit prahový rastr |
| Eloxovaný hliník (Výrobní štítek) | Fiber 30W / Dioda IR | 3500 mm/min | S600 (60 %) | Šrafování 0,04 mm | Vektorový Cross-Hatch |
| Kepr a textil (Vyšívaná nášivka) | Laser výřez + Tajima | 1500 mm/min (Výřez) | S400 / 800 stehů/min | Tatami 0,40 mm + Satin | DXF obrys + .DST / .PES |
05 // BEZPEČNOSTNÍ A PROGRAMOVACÍ NORMY (ISO 6983-1 / ČSN EN 60825-1) Automation systems and integration — Numerical control of machines — Program format (G-Code)
Normy pro CNC & Lasery a časté dotazy
Mezinárodní standard pro zápis NC programů, interpolaci přímek G01, oblouků G02/G03 a řízení výkonu vřetene/laseru.
ÚNMZ / CEN / ISO
Bezpečnost strojních zařízení — Laserové obráběcí stroje — Část 1: Obecné bezpečnostní požadavky ČSN EN ISO 11553-1
Bezpečnostní předpisy pro provoz laserových gravírek, odsávání zplodin a zakrytování optické dráhy.
IEC / CENELEC
Bezpečnost laserových zařízení — Část 1: Klasifikace zařízení a požadavky ČSN EN 60825-1
Definuje třídy laserů (Třída 1 až Třída 4) a ochranné parametry pro vlnové délky 455 nm (dioda), 1064 nm (fiber) a 10 600 nm (CO2).
ISO / ÚNMZ
Tepelné dělení — Klasifikace tepelných řezů a geometrická specifikace výrobků ČSN EN ISO 9013
Určuje metodiku měření šířky řezné spáry (kerf) a tepelně ovlivněné oblasti při laserovém dělení.
Jak upravit fotografii pro laserové gravírování do dřeva a břidlice?
V našem pracovním okně přepněte na záložku 03 // Laser & CNC G-Code, zvolte algoritmus Jarvis-Judice-Ninke (300 DPI) pro dřevo nebo Stucki s inverzí barev pro černou břidlici. Nástroj vygeneruje bodový rastr s optimálním kontrastem bez černých spálených skvrn.
Jaký je rozdíl mezi režimy M3 a M4 v generovaném G-Code pro GRBL 1.1?
Příkaz M3 zapíná konstantní výkon laseru, který se hodí pro řezání skrz materiál stejnou rychlostí. Příkaz M4 aktivuje dynamický výkon v GRBL 1.1, který automaticky snižuje výkon PWM při zpomalování hlavy v rozích a zabraňuje propálení okrajů při gravírování.
Jak předejít tomu, aby laser gravíroval písmo a technické čáry dvakrát kolem dokola?
Aktivujte v horní liště přepínač Středová osa (Centerline MAT). Algoritmus převede tahy písma a kontury na jednoliniovou osu G01/G02, takže laser vygravíruje čistou linku jedním tahem za poloviční čas.
Lze vygenerovaný soubor otevřít přímo v programech LightBurn a LaserGRBL?
Ano. Pro LightBurn doporučujeme exportovat čisté vektorové soubory DXF R12 nebo SVG 2.0 s nastavenou kompenzací prořezu, případně hotový G-Code (.nc / .gcode) přímo pro LaserGRBL, Mach3 a LinuxCNC.
Jak funguje převod loga na vyšívací formáty Tajima (.DST) a Brother (.PES)?
Na záložce 04 // Vyšívání DST / PES nastavte rozměr rámečku (např. 100×100 mm), hustotu výplně Tatami (0,40 mm) a kompenzaci stažení látky (0,25 mm). Kalkulačka spočítá přesný počet stehů a připraví binární stehový soubor.
Jak spočítat cenu zakázky laserového řezání a gravírování z výkresu?
V pravém sloupci pracovního okna zadejte rozměry jednotlivých dílů do Soupisu dílů v dávce. Kalkulačka okamžitě sečte celkovou délku dráhy řezu v milimetrech a při zadané rychlosti posuvu F vypočítá přesný strojní čas v sekundách.
